Een veiliger en efficiënter spoorwegnet met condensatorbankkasten voor ProRail
| Klanttype: | Spoorweginfrastructuurbeheerder ProRail en TenneT |
|---|---|

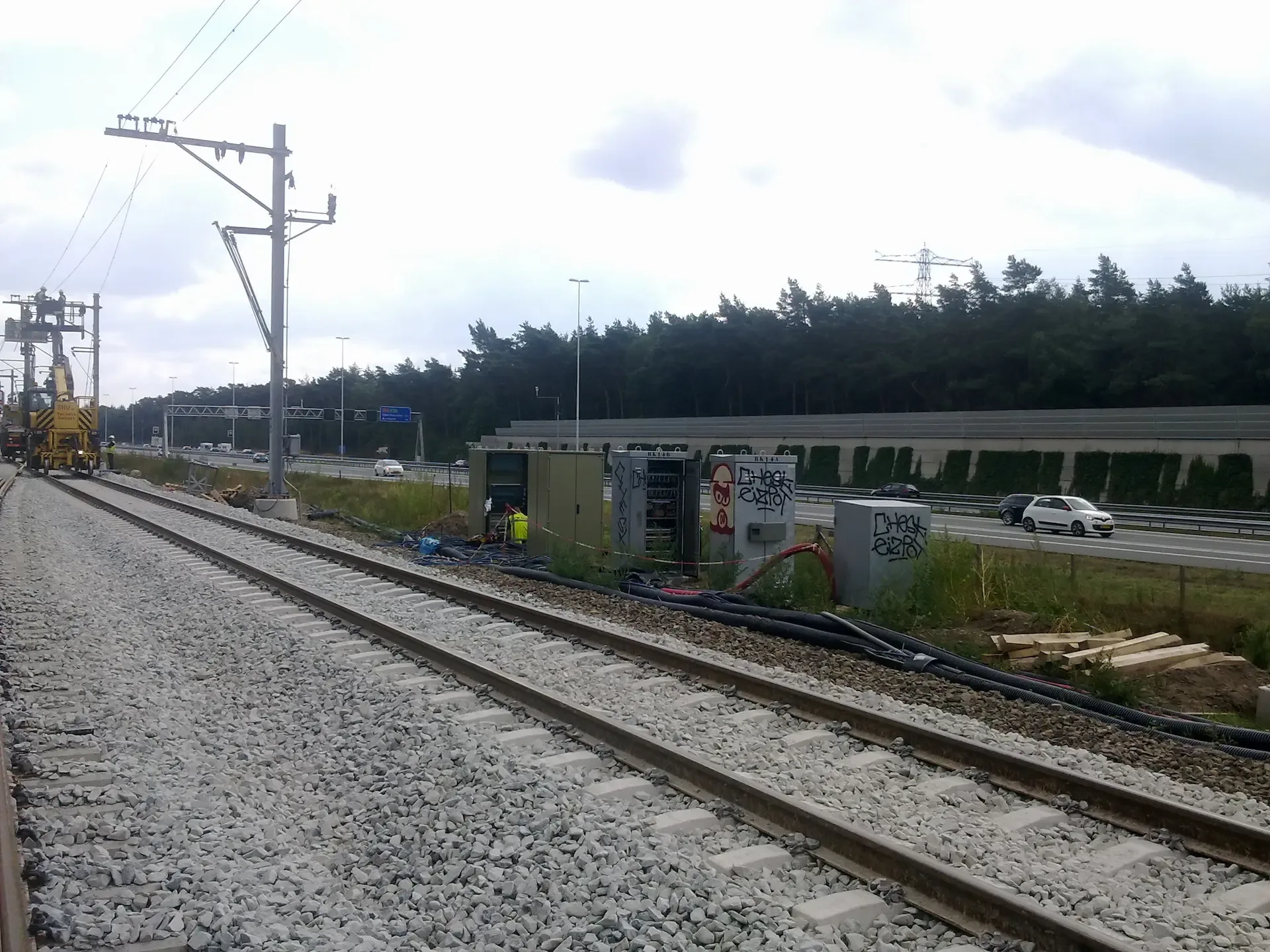

| Locatie: | Langs het spoor, waaronder spanningssluizen op de Betuweroute en andere kritische locaties waar treinen schakelen tussen 1500 V gelijkspanning (DC) en 25 kV wisselspanning (AC). |
| Aantallen: | 36 condensatorbankkasten |
| Doorlooptijd: | Realisatie binnen tender- en projectplanning |
| Scope: | Ontwerp, productie en levering van condensatorbankkasten inclusief oplever- en onderhoudsdocumentatie |
Spanningssluizen zijn kritische punten in het spoor waar treinen schakelen tussen verschillende spanningsniveaus.
Daar wil ProRail maximale stabiliteit, minimale storingskans en aantoonbare veiligheid. Odink & Koenderink leverde hiervoor een seriematig toepasbare condensatorbankkast, inclusief engineering, productie, test en volledige documentatie.
De klantvraag
Met de introductie van het 25 kV-net op delen van het spoor ontstond de behoefte aan een robuuste oplossing voor spanningssluizen. Juist op de overgangspunten waar treinen schakelen tussen 1500 VDC en 25 kVAC kan interferentie ontstaan tussen de hoogspanningsleidingen van TenneT en de gelijkstroombovenleidingen van ProRail.
De klant zocht een oplossing die technisch betrouwbaar is en tegelijk veilig, onderhoudsvriendelijk en geschikt voor seriematige toepassing binnen strikte spoorwegstandaarden.
Oplossing en aanpak
Na een tender selecteerde de klant Odink & Koenderink als leverancier, mede op basis van eerdere succesvolle toepassingen van vergelijkbare kasten. We ontwikkelden een geoptimaliseerde condensatorbankkast die is afgestemd op de zware spooromgeving en op serielevering.
De kasten stabiliseren de bovenleidingsspanning en reduceren ongewenste beïnvloeding tussen de verschillende spanningsnetten. We hebben het ontwerp gericht op de praktijk: snelle toegankelijkheid voor installateurs, duidelijke meetpunten en een compleet en eenduidig dossier. De condensatorbankkasten zijn compleet geleverd, inclusief aardingsgarnituren, keuringsrapporten en onderhoudsdocumentatie, zodat ze direct inzetbaar zijn binnen het project.
Interne borging
Seriematig leveren in een rail-omgeving vraagt om strakke interne borging. In dit project organiseerden we dat als volgt:
- Eén multidisciplinair projectteam met engineering, werkvoorbereiding, productie en kwaliteit als vaste kern.
- Eisen, keuzes en wijzigingen vastgelegd en traceerbaar gemaakt, zodat ontwerp en documentatie altijd gelijklopen.
- Maakbaarheid gestuurd via vaste opbouw, werkinstructies en configuratiebeheer om faalkans te beperken.
- Kwaliteitscontroles per stap: inkomende inspectie, tussencontroles, eindcontrole en functionele test.
- Opleverdossier per kast met keuringsrapporten, as-built documentatie en onderhoudsinstructies voor snelle acceptatie en beheer.
- Betrouwbare oplossing voor spanningssluizen tussen 1500 VDC en 25 kVAC

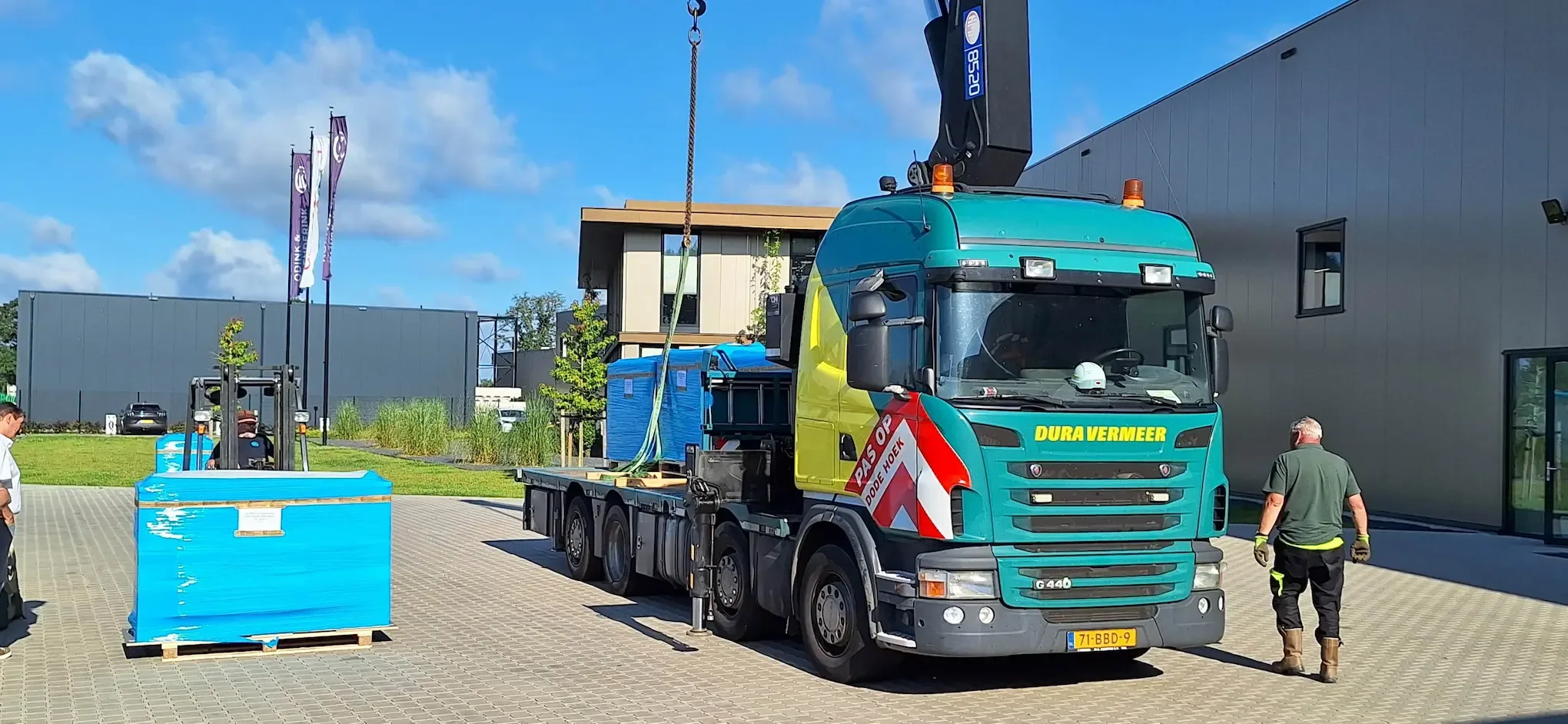

- Seriematige levering van 36 kasten inclusief test en compleet opleverdossier
- Veiligheid verhoogd door lagere aanraakspanning en beperkte beïnvloeding van spoorbeveiliging
- Onderhoudsvriendelijk ontwerp met duidelijke toegankelijkheid en meetbaarheid
- Aantoonbare beheersing door interne project- en kwaliteitsborging
Resultaat
Met de inzet van 36 condensatorbankkasten zijn storingen in spanningssluizen en bij kruisingen van hoogspanningslijnen verminderd. De aanraakspanning is verlaagd en de beïnvloeding van spoorbeveiligingsinstallaties is beperkt. Dit draagt bij aan een stabieler bovenleidingsnet, minder uitval en een hogere beschikbaarheid van het spoor.
Samenvatting
- Betrouwbare oplossing voor spanningssluizen tussen 1500 VDC en 25 kVAC
- Seriematige levering van 36 kasten inclusief test en compleet opleverdossier
- Veiligheid verhoogd door lagere aanraakspanning en beperkte beïnvloeding van spoorbeveiliging
- Onderhoudsvriendelijk ontwerp met duidelijke toegankelijkheid en meetbaarheid
Aantoonbare beheersing door interne project- en kwaliteitsborging
